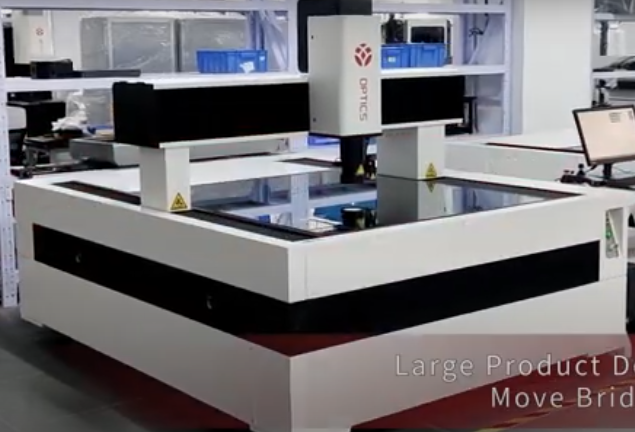

MÁY ĐO TỰ ĐỘNG UNG-GAN-1000 TÍCH HỢP ĐẦU ĐO CHẠM RENISHAW
Tính năng của máy đo tự động UNG-GAN-1000
Thông minh
Phần mềm mạnh mẽ có thể đo tới 12 loại nguyên tố, có thể nhập CAD để so sánh phép đo, kết quả phép đo có thể xuất sang Text, Word, Excel, CAD, hỗ trợ đầu dò hoặc laser để đo tiếp xúc hoặc không tiếp xúc với độ chính xác cao.
Hiệu quả cao
Điều khiển CNC 4 trục, đo hoàn toàn tự động. Thiết bị có hiệu suất đo cao và tốc độ nhanh. Rất phù hợp cho nhu cầu đo hàng loạt sản phẩm
Hiệu suất ổn định
Cấu trúc kiểu cầu di chuyển, đá granit cấp 00 có độ chính xác cao, có độ ổn định và độ cứng cao, không làm biến dạng dụng cụ. Sử dụng vít và thanh dẫn hướng tuyến tính chất lượng cao, thang đo kim loại, động cơ servo AC, đảm bảo hiệu suất máy ổn định và tuổi thọ cao.
Độ chính xác cao
Cảm biến màu kỹ thuật số CCD 1,3M pixel có độ phân giải cao, các bộ phận chính chất lượng cao, phần mềm mạnh mẽ, đảm bảo thiết bị có độ chính xác cao.
Thông số kỹ thuật
| Mục | Máy đo video hoàn toàn tự động kiểu cầu | ||||||
| Model | UNG-GAN-500 | UNG-GAN-700 | UNG-GAN-1000 | UNG-GAN-1200 | UNG-GAN-1600 | UNG-GAN-2000 | UNG-GAN-2500 |
| Kích thước (mm) | 1220*1500*1500 | 1420*1700*1500 | 1600*2100*1500 | 1800*2300*1500 | 2000*2700*1500 | 2300*3180*1500 | 2550*3610*1500 |
| Trọng lượng (kg) | 1500kg | 2000kg | 3000kg | 3500kg | 4500kg | 5500kg | 8500kg |
| Tải trọng sân khấu tối đa | 25kg | ||||||
| Hành trình X, Y, Z (mm) | 500*400*200 | 600*700*200 | 800*1000*200 | 1000*1200*200 | 1200*1600*200 | 1500*2000*200 | 1800*2500*200 |
| Tốc độ chạy | 350 mm/giây | 350 mm/giây | 400 mm/giây | 400 mm/giây | 450 mm/giây | 500 mm/giây | 500 mm/giây |
| Độ chính xác tuyến tính | 3+L/200um | 3+L/200um | 3,5+L/200um | 4+L/200um | 4,5+L/200um | 5+L/200um | 5,5+L/200um |
| “L” là chiều dài được đo, đơn vị: mm | |||||||
| Độ phân giải thang đo lưới X, Y, Z | Renishaw 0,0005 mm | ||||||
| Khả năng lặp lại | ≤ 0,003mm | ||||||
| GRR | ＜10% | ||||||
| Liên quan | ≤ 0,01mm | ||||||
| Hệ thống quang học | Camera CCD màu kỹ thuật số độ phân giải cao 1,3M Pixel;
Ống kính tự động: 0.7 – 4.5x |
||||||
| Chiếu sáng | Bề mặt: Đèn LED đa góc có thể lập trình 5 vòng và 8 đoạn
Hồ sơ: Đèn LED song song 100% Độ sáng có thể điều chỉnh |
||||||
| Phần mềm | KIỂM TRA CNC | ||||||
| Quyền lực | AC100V-220V, 50/60Hz, 3KW | ||||||
| Không bắt buộc | Đầu dò đèn pin, Đo bằng tia laser, ống kính 2x, ống kính 0,5x | ||||||
