Máy Đo Tọa Độ 2D Tự Động UNG-CNC-400 XYC-TEK – Chính Hãng, Giá Tốt

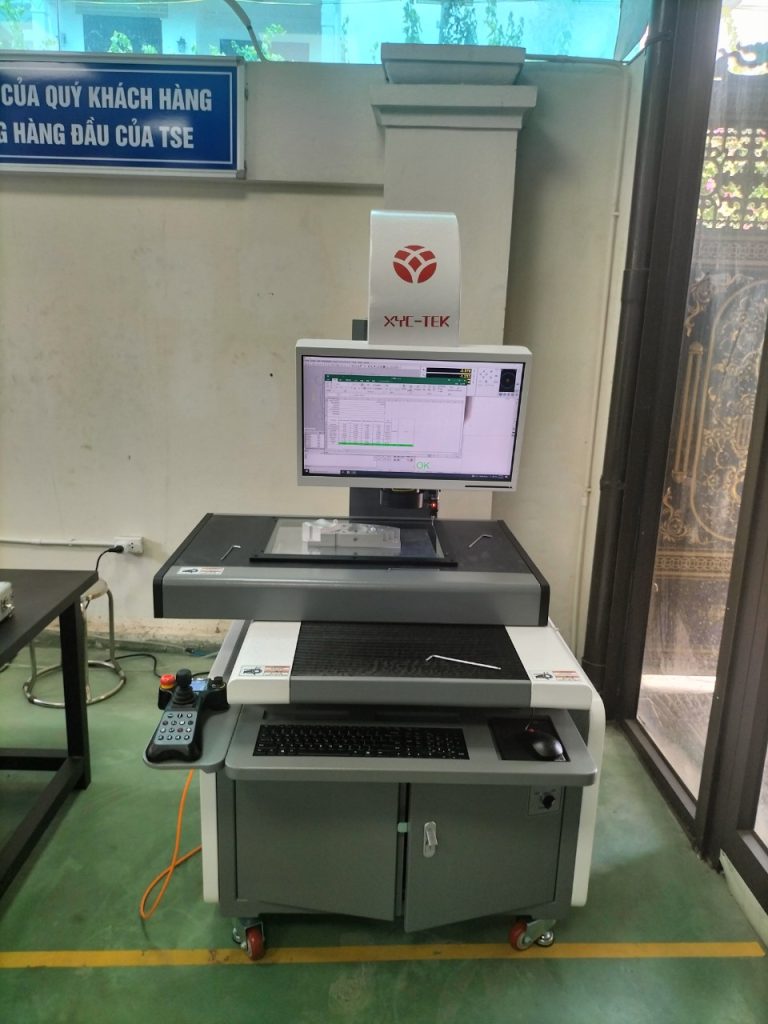

Máy đo tọa độ 2D tự động UNG-CNC-400 thuộc thương hiệu XYC-TEK là giải pháp đo lường quang học (VMM) tự động cao cấp, được thiết kế cho các yêu cầu kiểm tra kích thước hình học chính xác cao trên dải đo rộng hơn. Với hành trình đo lên đến 400 x 300 x 200 mm, khả năng tải trọng 25 kg và phần mềm điều khiển INSPEC CNC thông minh, UNG-CNC-400 giúp tối ưu hóa toàn bộ quy trình kiểm soát chất lượng, rút ngắn thời gian đo kiểm hàng loạt cho doanh nghiệp.
Bảng Thông Số Kỹ Thuật Chi Tiết UNG-CNC-400
| Cấu Trúc / Chỉ Số | Chi Tiết Kỹ Thuật |
| Model | UNG-CNC-400 |
| Kích thước máy (D x R x C) | 1140 x 900 x 1700 mm |
| Trọng lượng máy / Tải trọng tối đa | 450 kg / 25 kg |
| Hành trình đo (X, Y, Z) | 400 x 300 x 200 mm |
| Tốc độ hoạt động | Trục X, Y: 300 mm/giây | Trục Z: 100 mm/giây |
| Độ chính xác đo lường (X, Y) | ±(2.5 + L/200) µm (L tính bằng mm) |
| Độ phân giải X, Y, Z / Độ lặp lại | 0.0005 mm (0.5 µm) | ≤ 0.003 mm |
| Chỉ số GRR / Độ phân giải liên quan | < 10% | 0.01 mm |
| Màn hình / Camera quang học | Màn hình màu kỹ thuật số độ phân giải cao 1.3M Pixel |
| Ống kính / Tỷ lệ thu phóng | Ống kính tự động 0.7X – 4.5X | Tỷ lệ phóng đại 35X – 230X |
| Chiếu sáng bề mặt (Top Light) | Đèn LED 5 vòng, 8 phân đoạn đa góc có thể lập trình |
| Chiếu sáng hồ sơ (Bottom Light) | Đèn LED song song 100% (có điều chỉnh độ sáng) |
| Phần mềm điều khiển | INSPEC CNC |
| Nguồn điện vận hành | AC100V–220V, 50/60Hz, Công suất 2.5KW |
| Tùy chọn nâng cấp (Options) | Đầu dò cảm ứng (Touch probe), Cảm biến Laser, Ống kính 2X, Ống kính 0.5X |
Ưu Điểm Nổi Bật Của Máy Đo 2D UNG-CNC-400
Dải đo mở rộng & Tải trọng lớn: Hành trình X/Y/Z đạt 400 x 300 x 200 mm cùng khả năng chịu tải 25 kg cho phép đo các mẫu kích thước lớn hoặc gá đặt đồng thời nhiều chi tiết nhỏ.
Tốc độ & Độ chính xác vượt trội: Tốc độ di chuyển trục X/Y lên tới 300 mm/s, độ lặp lại ≤ 0.003 mm và chỉ số GRR < 10% đảm bảo độ ổn định và độ tin cậy tuyệt đối khi đo kiểm tự động.
Hệ thống quang học & Chiếu sáng đa góc: Ống kính zoom tự động 0.7X – 4.5X kết hợp hệ thống LED bề mặt 5 vòng 8 phân đoạn lập trình linh hoạt, hiển thị rõ nét mọi biên dạng, góc rãnh phức tạp.
Phần mềm INSPEC CNC mạnh mẽ: Hỗ trợ tính năng lập trình đo tự động, tự động bắt điểm, xuất báo cáo đo lường chi tiết và tích hợp linh hoạt với các tùy chọn đầu dò Touch Probe hoặc Laser.
Ứng Dụng Thực Tế Trong Sản Xuất Industrial
Máy đo 2D UNG-CNC-400 được ứng dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ khắt khe cao:
Gia công cơ khí & Khuôn mẫu: Đo kích thước chi tiết dập, phay CNC, lòng khuôn, bánh răng và linh kiện ngũ kim.
Sản xuất Điện – Điện tử: Kiểm tra bảng mạch PCB, chân connector, linh kiện điện thoại và bán dẫn.
Công nghiệp Ô tô & Khí nén: Đánh giá độ dung sai biên dạng, lỗ, khoảng cách trục của các bộ phận cơ khí chính xác.
