Bộ Đồ Gá M8 Cho Máy Đo 2D, 3D, CMM – 121 Chi Tiết Linh Hoạt
Trong quá trình đo kiểm chi tiết cơ khí trên máy đo 2D, 3D CMM, việc cố định sản phẩm đúng vị trí, đúng góc đo là yếu tố quyết định đến độ chính xác của kết quả đo. Bộ đồ gá M8 với 121 chi tiết linh hoạt là giải pháp gá lắp đa năng, giúp cố định vững chắc nhiều loại sản phẩm có kích thước và hình dạng khác nhau mà không cần chế tạo đồ gá chuyên dụng riêng cho từng chi tiết. Bài viết dưới đây giới thiệu chi tiết về bộ sản phẩm này.
1. Đồ Gá M8 Là Gì?
1.1. Khái niệm về hệ thống gá lắp module
Đồ gá M8 là hệ thống các chi tiết cơ khí tiêu chuẩn (trụ, đế, kẹp, khớp nối, vít định vị…) sử dụng ren M8 làm chuẩn kết nối, cho phép lắp ghép linh hoạt thành nhiều cấu hình gá đặt khác nhau tùy theo hình dạng và kích thước của sản phẩm cần đo.
1.2. Vì sao gọi là bộ gá đa năng?
Khác với đồ gá chuyên dụng chỉ phù hợp với một loại chi tiết cố định, bộ gá M8 gồm 121 chi tiết có thể tháo lắp, kết hợp theo nhiều cách, giúp một bộ đồ gá duy nhất có thể phục vụ đo kiểm cho hàng chục, thậm chí hàng trăm loại sản phẩm khác nhau.

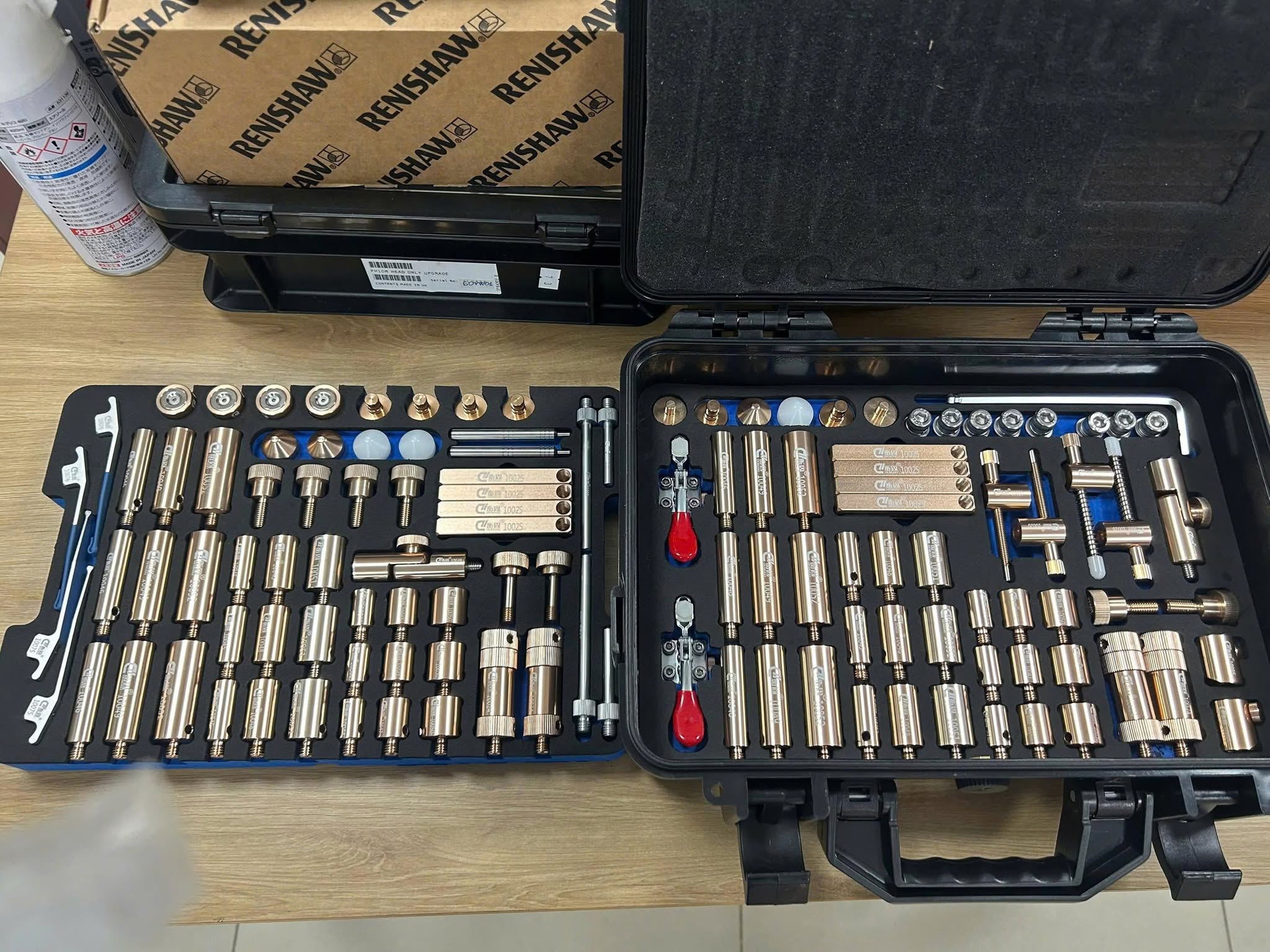

2. Cấu Tạo Bộ Đồ Gá M8 – 121 Chi Tiết
2.1. Các nhóm chi tiết chính trong bộ gá
- Trụ đỡ, thanh nối các kích thước khác nhau
- Đế gá, bàn kẹp cố định vị trí sản phẩm
- Khớp nối đa hướng, khớp xoay linh hoạt
- Vít định vị, đai ốc M8 dùng để siết chặt liên kết
- Các chi tiết kẹp chuyên dụng cho bề mặt cong, tròn, phẳng
2.2. Khả năng lắp ghép linh hoạt
2.2.1. Điều chỉnh theo nhiều góc độ
Nhờ hệ thống khớp nối đa hướng, các chi tiết trong bộ gá có thể xoay, nghiêng để tạo góc đặt sản phẩm phù hợp với yêu cầu đo của từng chương trình đo cụ thể.
2.2.2. Mở rộng hoặc thu gọn theo kích thước sản phẩm
Người dùng có thể thêm hoặc bớt các trụ đỡ, thanh nối để thay đổi chiều cao, khoảng cách gá đặt, phù hợp với cả sản phẩm kích thước nhỏ lẫn chi tiết cồng kềnh.
3. Ứng Dụng Của Bộ Đồ Gá M8 Trên Máy Đo 2D, 3D, CMM
3.1. Trên máy đo 2D
Bộ gá giúp cố định chi tiết phẳng, biên dạng 2D đúng vị trí trên bàn đo, hạn chế xê dịch trong quá trình quét biên dạng hoặc đo kích thước bằng đầu dò quang học.

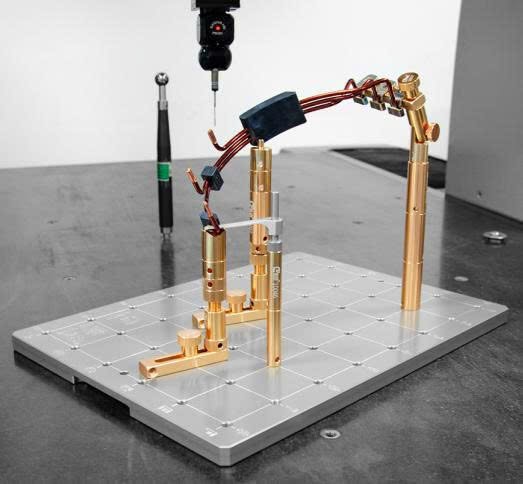

3.2. Trên máy đo 3D CMM
3.2.1. Cố định chi tiết có hình dạng phức tạp
Với các chi tiết có bề mặt cong, lỗ nghiêng hoặc hình dạng không đối xứng, bộ gá M8 cho phép tạo cấu hình kẹp phù hợp để đầu dò CMM tiếp cận đầy đủ các điểm đo cần thiết.
3.2.2. Đảm bảo độ ổn định trong suốt chu trình đo
Chi tiết được cố định chắc chắn giúp tránh rung lắc, xê dịch trong quá trình đầu dò di chuyển đo nhiều điểm liên tục, đảm bảo độ lặp lại của kết quả đo.
3.3. Trên các thiết bị đo lường khác
Ngoài máy đo 2D, 3D CMM, bộ gá M8 còn có thể sử dụng linh hoạt trên các thiết bị đo quang học, máy quét 3D hoặc bàn kiểm tra chi tiết trong xưởng cơ khí.
4. Lợi Ích Khi Sử Dụng Bộ Đồ Gá M8 – 121 Chi Tiết
4.1. Tiết kiệm chi phí chế tạo đồ gá riêng
Thay vì phải thiết kế, gia công đồ gá chuyên dụng cho từng loại sản phẩm, doanh nghiệp chỉ cần đầu tư một bộ gá đa năng duy nhất, tiết kiệm đáng kể chi phí và thời gian chế tạo.
4.2. Rút ngắn thời gian chuẩn bị đo
Việc lắp ghép, thay đổi cấu hình gá diễn ra nhanh chóng bằng thao tác vặn vít, xoay khớp nối, giúp rút ngắn thời gian chuẩn bị trước mỗi lần đo kiểm sản phẩm mới.
4.3. Phù hợp với nhiều loại sản phẩm khác nhau
Nhờ tính linh hoạt của 121 chi tiết, bộ gá đáp ứng tốt nhu cầu đo kiểm đa dạng sản phẩm trong cùng một xưởng sản xuất, từ chi tiết nhỏ đến các cụm lắp ráp có hình dạng phức tạp.
5. Hướng Dẫn Sử Dụng Và Bảo Quản Bộ Đồ Gá
5.1. Cách lắp ghép cơ bản
- Xác định hình dạng, kích thước sản phẩm cần cố định
- Lựa chọn các chi tiết trụ đỡ, khớp nối phù hợp để dựng khung gá
- Siết chặt các điểm kết nối bằng vít M8 để đảm bảo độ vững chắc
5.2. Lưu ý khi sử dụng
- Kiểm tra độ chặt của các mối ghép trước khi tiến hành đo để tránh sai số do xê dịch
- Vệ sinh các chi tiết định kỳ, tránh bụi bẩn bám vào ren và khớp nối
- Bảo quản các chi tiết nhỏ trong hộp phân loại để tránh thất lạc khi không sử dụng
6. Câu Hỏi Thường Gặp (FAQ)
6.1. Bộ gá M8 có phù hợp với máy đo của nhiều hãng khác nhau không?
Có. Do sử dụng hệ ren M8 tiêu chuẩn và thiết kế module độc lập, bộ gá có thể sử dụng trên bàn đo của nhiều dòng máy đo 2D, 3D CMM khác nhau mà không cần thiết bị chuyên dụng đi kèm.
6.2. 121 chi tiết trong bộ gá có bao gồm hộp đựng, bảo quản không?
Bộ sản phẩm thường được cung cấp kèm hộp hoặc khay phân loại chi tiết, giúp việc sắp xếp, bảo quản và tìm kiếm linh kiện khi lắp ghép trở nên thuận tiện hơn.
6.3. Có thể mua bổ sung thêm chi tiết lẻ khi cần không?
Có thể hỗ trợ cung cấp thêm các chi tiết lẻ trong bộ gá theo nhu cầu mở rộng cấu hình của khách hàng.
Kết Luận
Bộ đồ gá M8 với 121 chi tiết linh hoạt là giải pháp gá lắp đa năng, giúp cố định vững chắc nhiều loại sản phẩm có kích thước và hình dạng khác nhau trên máy đo 2D, 3D, CMM. Giải pháp này giúp doanh nghiệp tiết kiệm chi phí đầu tư đồ gá chuyên dụng, đồng thời rút ngắn thời gian chuẩn bị cho mỗi lần đo kiểm. Liên hệ ngay để được tư vấn và nhận báo giá bộ đồ gá phù hợp với nhu cầu sử dụng của bạn.
