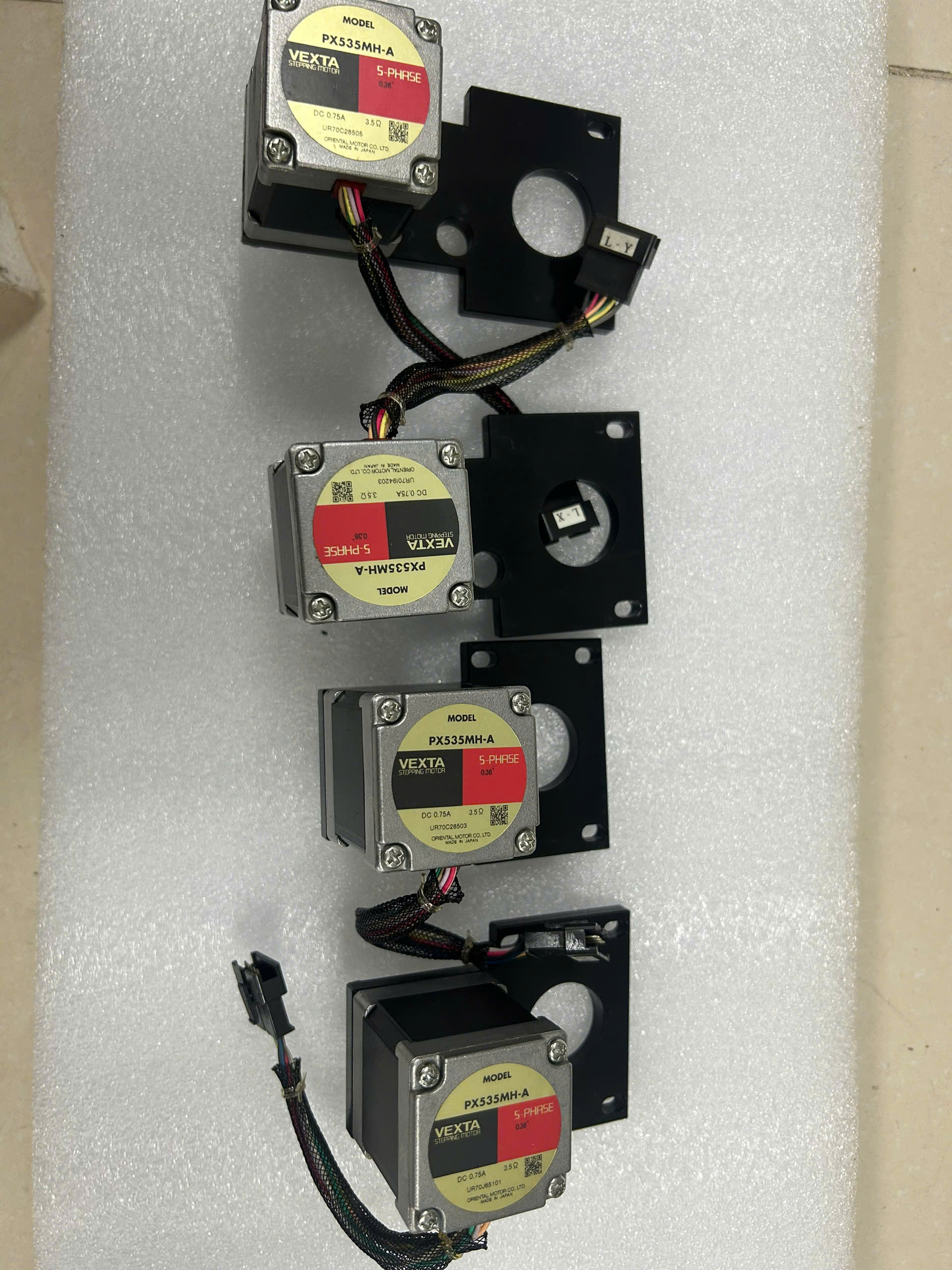

Hướng Dẫn Kiểm Tra & Bảo Dưỡng Motor Bước PX535MH-A Trên Máy EC2700 KOSAKA
Motor bước PX535MH-A trên máy đo độ tròn EC2700 KOSAKA có thể phát sinh các dấu hiệu bất thường sau thời gian dài vận hành. Việc chẩn đoán đúng nguyên nhân trước khi quyết định thay thế giúp tiết kiệm chi phí và hạn chế gián đoạn sản xuất không cần thiết. Bài viết dưới đây tập trung vào khía cạnh kỹ thuật: nguyên lý hoạt động, cách nhận biết sự cố và quy trình kiểm tra motor trước khi thay mới.
1. Nguyên Lý Hoạt Động Của Motor Bước PX535MH-A
1.1. Cơ chế điều khiển theo xung
Motor bước PX535MH-A hoạt động dựa trên nguyên lý nhận tín hiệu xung từ driver điều khiển, mỗi xung tương ứng với một góc quay cố định, cho phép kiểm soát chính xác vị trí trục mà không cần hệ thống phản hồi vị trí phức tạp như encoder.
1.2. Ứng dụng trong hệ thống truyền động của EC2700 KOSAKA
Trên máy đo độ tròn EC2700 KOSAKA, motor này thường đảm nhiệm việc điều khiển vị trí các trục di chuyển với độ phân giải nhỏ, đáp ứng yêu cầu định vị chính xác trong từng bước của chương trình đo tự động.
2. Các Dấu Hiệu Kỹ Thuật Cần Lưu Ý
2.1. Hiện tượng trượt bước (Step Loss)
2.1.1. Nguyên nhân gây trượt bước
Trượt bước xảy ra khi tải trọng cơ khí vượt quá khả năng của motor tại tần số xung hiện tại, hoặc khi dòng điện cấp cho cuộn dây không đủ do driver xuống cấp hoặc dây dẫn tiếp xúc kém.
2.1.2. Biểu hiện trên kết quả đo
Khi motor bị trượt bước, trục di chuyển có thể dừng sai vị trí so với chương trình đo, khiến dữ liệu thu thập bị lệch hoặc xuất hiện điểm bất thường không phản ánh đúng biên dạng của chi tiết.
2.2. Motor kêu lạ hoặc rung khi vận hành
Tiếng kêu rít hoặc rung bất thường trong quá trình hoạt động thường liên quan đến ổ bi trục motor bị mòn hoặc mất cân bằng cơ khí trong quá trình lắp đặt.
2.3. Motor nóng bất thường
Nhiệt độ motor tăng cao hơn mức bình thường có thể là dấu hiệu cuộn dây bên trong bị suy giảm cách điện hoặc motor đang phải hoạt động vượt quá tải trọng thiết kế trong thời gian dài.
3. Quy Trình Kiểm Tra Trước Khi Quyết Định Thay Thế
3.1. Kiểm tra tín hiệu điều khiển từ driver
Xác nhận driver đang cấp đúng dòng điện và tần số xung theo thông số khuyến nghị của motor, tránh trường hợp thay motor mới nhưng lỗi vẫn còn do driver hoặc bo mạch điều khiển gặp vấn đề.
3.2. Kiểm tra cơ khí trục truyền động
- Ngắt nguồn hoàn toàn trước khi kiểm tra
- Xoay trục đầu ra bằng tay để cảm nhận độ rơ hoặc độ nặng bất thường
- Kiểm tra độ rung khi cấp nguồn chạy thử không tải
3.3. Đo điện trở cuộn dây motor
Dùng đồng hồ đo điện trở để kiểm tra các cuộn dây pha của motor, so sánh với thông số kỹ thuật gốc nhằm phát hiện hiện tượng chập hoặc đứt cuộn dây bên trong.
4. Khi Nào Nên Sửa Chữa, Khi Nào Cần Thay Mới
4.1. Trường hợp có thể khắc phục tại chỗ
Nếu nguyên nhân chỉ đến từ lỏng khớp nối cơ khí hoặc tín hiệu driver chưa được cấu hình đúng, có thể khắc phục mà chưa cần thay mới toàn bộ motor.
4.2. Trường hợp cần thay thế motor
Khi cuộn dây bị chập, đứt hoặc ổ bi trục mòn nghiêm trọng gây rơ trục vượt ngưỡng cho phép, việc thay thế motor PX535MH-A mới là cần thiết để đảm bảo độ chính xác đo lường lâu dài.
5. Lưu Ý Khi Lắp Đặt Motor Thay Thế
5.1. Căn chỉnh khớp nối trục chính xác
Khớp nối giữa motor và trục truyền động cần được căn chỉnh đồng tâm, tránh gây rung lắc hoặc mài mòn nhanh sau khi lắp đặt mới.
5.2. Xác nhận lại thông số driver
Trước khi vận hành chính thức, cần kiểm tra lại thông số dòng điện, điện áp và tần số xung cấp cho motor mới, đảm bảo khớp với khuyến cáo kỹ thuật để tránh quá tải ngay từ đầu.
5.3. Chạy thử không tải trước khi đo chính thức
Nên cho motor chạy thử ở tốc độ thấp, không tải trong vài phút để kiểm tra độ ổn định trước khi lắp trục và đưa vào quy trình đo kiểm chính thức.
6. Câu Hỏi Thường Gặp (FAQ)
6.1. Làm sao phân biệt lỗi do motor hay do driver điều khiển?
Kiểm tra tín hiệu xung đầu ra của driver bằng thiết bị đo chuyên dụng; nếu tín hiệu đúng nhưng motor vẫn không phản hồi chính xác, khả năng cao lỗi nằm ở motor.
6.2. Có cần hiệu chuẩn lại máy sau khi thay motor không?
Có. Sau khi thay thế, nên chạy thử và hiệu chuẩn lại vị trí gốc (home position), đồng thời kiểm tra độ chính xác đo trên mẫu chuẩn trước khi đưa vào sử dụng chính thức.
6.3. Motor trượt bước có tự phục hồi được không?
Không. Khi đã xảy ra trượt bước, hệ thống cần được reset lại vị trí gốc theo đúng quy trình của máy, đồng thời cần khắc phục nguyên nhân gốc (tải trọng, dòng điện, driver) để tránh lặp lại sự cố.
Kết Luận
Việc kiểm tra và chẩn đoán đúng nguyên nhân trước khi thay thế motor bước PX535MH-A giúp tiết kiệm chi phí và thời gian sửa chữa cho máy đo độ tròn EC2700 KOSAKA. Nếu xác định cần thay thế, hãy đảm bảo lắp đặt đúng kỹ thuật và hiệu chuẩn lại máy để duy trì độ chính xác đo lường lâu dài. Liên hệ ngay để được kỹ thuật viên tư vấn chẩn đoán và hỗ trợ thay thế motor phù hợp.
