Bàn Map Là Gì? Cấu Tạo, Phân Loại Và Cách Chọn Bàn Map Phù Hợp

Bàn map (còn gọi là bàn máp) là một trong những thiết bị nền tảng, xuất hiện ở hầu hết các xưởng cơ khí, phòng đo lường và bộ phận kiểm tra chất lượng. Tuy quen thuộc nhưng không phải ai cũng hiểu rõ cấu tạo, nguyên lý và cách phân loại của thiết bị này. Bài viết dưới đây giúp bạn hiểu rõ bàn map là gì, cấu tạo ra sao và cách lựa chọn loại bàn map phù hợp với nhu cầu sử dụng thực tế.

1. Bàn Map Là Gì?

1.1. Định nghĩa cơ bản

Bàn map là một mặt phẳng chuẩn được gia công với độ phẳng rất cao, dùng làm mặt tham chiếu trong đo lường, kiểm tra và gá lắp chi tiết cơ khí. Mọi phép đo về độ phẳng, độ song song, độ vuông góc của chi tiết đều dựa trên mặt chuẩn này để so sánh và đánh giá.

1.2. Nguồn gốc tên gọi

Tên gọi “bàn map” hay “bàn máp” bắt nguồn từ cách đọc phiên âm tiếng Việt của từ “surface plate” trong tiếng Anh, dùng để chỉ tấm bề mặt chuẩn phẳng được sử dụng phổ biến trong ngành cơ khí chính xác.

2. Cấu Tạo Cơ Bản Của Bàn Map

2.1. Chất liệu chế tạo

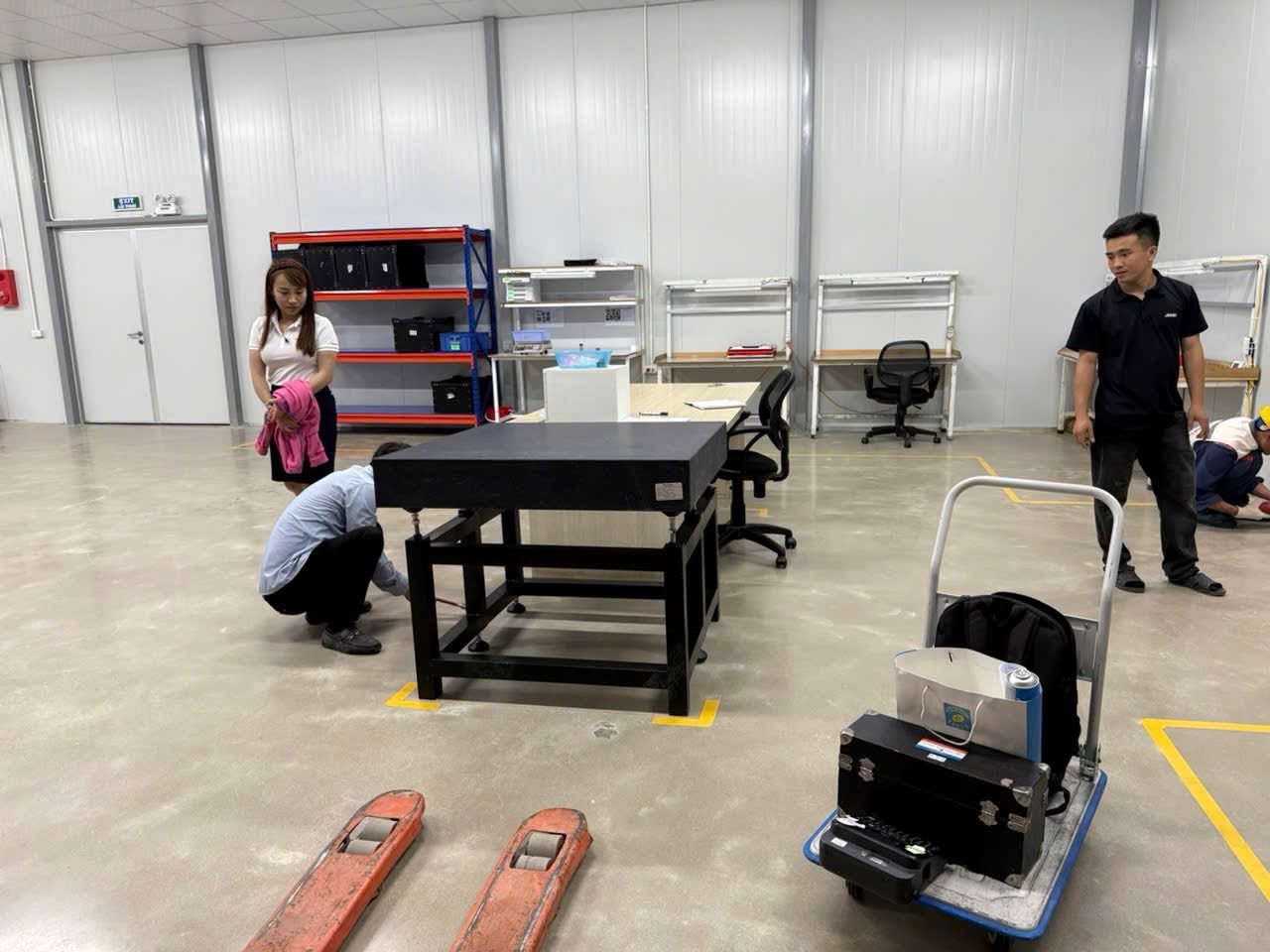

2.1.1. Bàn map đá granite

Bàn map đá granite tự nhiên được mài phẳng với độ chính xác cao, có độ cứng tốt, ổn định kích thước theo nhiệt độ và không bị nhiễm từ, là loại phổ biến nhất hiện nay trong ngành đo lường cơ khí.

2.1.2. Bàn map gang (kim loại)

Bàn map gang được đúc và gia công phẳng bằng phương pháp cạo rà (scraping) truyền thống, có độ bền cơ học cao nhưng dễ bị gỉ sét và chịu ảnh hưởng của từ trường hơn so với đá granite.

2.2. Hình dạng và kết cấu

Bàn map thường có dạng khối chữ nhật hoặc vuông, với bề mặt trên được mài phẳng làm mặt chuẩn chính, các cạnh bên có thể được vát góc để thuận tiện khi di chuyển và lắp đặt.

2.3. Chân đế và hệ thống nâng đỡ

Với các bàn map kích thước lớn, thường đi kèm chân đế chuyên dụng (có thể điều chỉnh độ cao, chống rung) giúp đảm bảo mặt bàn luôn nằm ngang và ổn định trong quá trình sử dụng.

3. Phân Loại Bàn Map Theo Cấp Chính Xác

3.1. Hệ thống phân cấp chính xác

Bàn map được phân loại theo các cấp chính xác từ cao đến thấp, phổ biến gồm Grade-00 (chính xác nhất), Grade-0, Grade-1 và Grade-2, mỗi cấp tương ứng với một dung sai độ phẳng cụ thể theo tiêu chuẩn đo lường.

3.2. Grade-00 – Cấp chính xác cao nhất

Bàn map Grade-00 có sai số độ phẳng nhỏ nhất, thường được dùng làm chuẩn tham chiếu trong phòng đo lường trung tâm hoặc làm bệ đặt các thiết bị đo có độ chính xác cao như máy đo 3D CMM.

3.3. Grade-0 và Grade-1 – Cấp chính xác trung bình

Các cấp Grade-0 và Grade-1 có dung sai lớn hơn Grade-00, phù hợp với các ứng dụng kiểm tra thông thường trong xưởng sản xuất, không đòi hỏi độ chính xác tuyệt đối như phòng đo lường trung tâm.

3.4. Grade-2 – Cấp chính xác cơ bản

Grade-2 có dung sai lớn nhất trong các cấp phổ biến, thường được sử dụng cho các công việc gá lắp, kiểm tra sơ bộ không yêu cầu độ chính xác cao.

4. Ứng Dụng Của Bàn Map Trong Thực Tế

4.1. Làm mặt chuẩn tham chiếu đo lường

Bàn map được dùng làm mặt chuẩn để kiểm tra độ phẳng, độ song song, độ vuông góc của chi tiết cơ khí bằng các dụng cụ đo như đồng hồ so, thước đo cao.

4.2. Làm bệ đặt thiết bị đo lường

Nhiều thiết bị đo lường chính xác như máy đo 3D CMM, máy đo độ tròn cần được đặt trên bề mặt bàn map để đảm bảo mặt chuẩn không bị rung động, sai lệch trong quá trình đo.

4.3. Hỗ trợ gá lắp và kiểm tra lắp ráp

• Làm mặt chuẩn để gá đặt chi tiết khi kiểm tra lắp ráp
• Kiểm tra độ cong vênh của các tấm kim loại sau gia công
• Hỗ trợ vạch dấu, đánh dấu vị trí gia công chính xác trên chi tiết

5. Hướng Dẫn Lựa Chọn Bàn Map Phù Hợp

5.1. Xác định cấp chính xác cần thiết

1. Nếu dùng làm chuẩn tham chiếu trong phòng đo lường trung tâm, nên chọn Grade-00
2. Nếu dùng cho kiểm tra thông thường tại xưởng sản xuất, Grade-0 hoặc Grade-1 là phù hợp
3. Nếu chỉ dùng cho gá lắp, kiểm tra sơ bộ, có thể cân nhắc Grade-2 để tối ưu chi phí

5.2. Xác định kích thước phù hợp

Kích thước bàn map cần được lựa chọn dựa trên kích thước chi tiết hoặc thiết bị đo lường dự kiến đặt lên, đồng thời cần tính toán thêm không gian thao tác xung quanh.

5.3. Cân nhắc giữa đá granite và gang

Nếu ưu tiên độ ổn định lâu dài, không nhiễm từ và ít bảo trì, đá granite là lựa chọn tối ưu. Nếu cần độ bền cơ học cao trong môi trường va đập mạnh, bàn map gang có thể phù hợp hơn trong một số trường hợp đặc thù.

6. Lưu Ý Khi Sử Dụng Và Bảo Quản Bàn Map

6.1. Cách sử dụng đúng

• Tránh đặt vật nặng, va đập mạnh trực tiếp lên bề mặt bàn map
• Không sử dụng bàn map để làm bàn kê, bàn thao tác chung với các công việc khác ngoài đo lường
• Vệ sinh bề mặt trước và sau khi sử dụng để tránh bụi bẩn ảnh hưởng đến độ chính xác

6.2. Bảo quản lâu dài

• Đậy phủ bề mặt khi không sử dụng để tránh bụi bẩn, trầy xước
• Đặt bàn map ở nơi ổn định nhiệt độ, tránh ánh nắng trực tiếp hoặc rung động từ máy móc xung quanh
• Hiệu chuẩn định kỳ để đảm bảo bàn map luôn duy trì đúng cấp chính xác đã công bố

7. Câu Hỏi Thường Gặp (FAQ)

7.1. Bàn map đá granite có tốt hơn bàn map gang không?

Bàn map đá granite thường được ưa chuộng hơn nhờ độ ổn định kích thước cao, không nhiễm từ và ít bị ăn mòn, tuy nhiên bàn map gang vẫn có ưu điểm về độ bền cơ học trong một số ứng dụng đặc thù.

7.2. Làm sao biết bàn map đang dùng còn đạt cấp chính xác không?

Cần thực hiện hiệu chuẩn định kỳ bằng thiết bị đo chuyên dụng để kiểm tra độ phẳng thực tế, so sánh với dung sai quy định của cấp chính xác đã công bố ban đầu.

7.3. Bàn map có thể sử dụng ngoài trời không?

Không nên. Bàn map cần được sử dụng và bảo quản trong môi trường ổn định về nhiệt độ, độ ẩm, tránh ánh nắng trực tiếp và bụi bẩn để duy trì độ chính xác lâu dài.

Kết Luận

Bàn map là thiết bị nền tảng nhưng đóng vai trò quan trọng trong đo lường và kiểm tra chất lượng cơ khí. Việc hiểu rõ cấu tạo, cách phân loại theo cấp chính xác và lựa chọn đúng loại bàn map phù hợp sẽ giúp doanh nghiệp tối ưu hiệu quả đầu tư và đảm bảo độ chính xác trong công tác đo lường. Liên hệ ngay để được tư vấn lựa chọn bàn map phù hợp với nhu cầu sử dụng của bạn.
