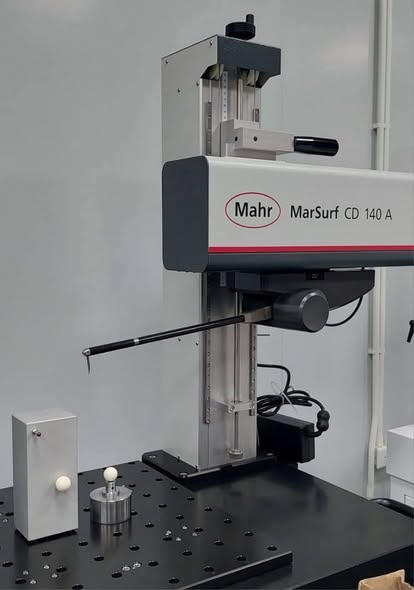

Máy đo biên dạng CD-140 A của Mahr mang lại độ chính xác cao, nhưng để khai thác hiệu quả và có được kết quả đo đáng tin cậy, người vận hành cần nắm vững quy trình thao tác đúng kỹ thuật. Bài viết dưới đây tập trung vào khía cạnh thực hành: các bước chuẩn bị, thiết lập chương trình đo, đọc kết quả và những lỗi thường gặp khi sử dụng máy đo biên dạng CD-140 A.
1. Chuẩn Bị Trước Khi Đo
1.1. Kiểm tra tổng quan thiết bị
Trước khi bắt đầu, cần kiểm tra máy đã khởi động ổn định, trục X di chuyển trơn tru và cánh tay đầu dò không có dấu hiệu lỏng lẻo hoặc hư hỏng vật lý.
1.2. Vệ sinh mẫu vật và đầu dò
Bụi bẩn, dầu mỡ trên bề mặt chi tiết hoặc đầu tiếp xúc (stylus tip) có thể gây sai lệch kết quả đo hoặc làm mòn nhanh đầu dò, vì vậy cần vệ sinh sạch sẽ trước khi tiến hành đo.
1.3. Xác định thông số biên dạng cần đo
Trước khi lập chương trình đo, nên xem trước bản vẽ kỹ thuật để xác định các yếu tố cần kiểm tra như bán kính cung tròn, góc nghiêng, chiều dài đoạn thẳng và dung sai cho phép của từng thông số.
2. Lựa Chọn Và Lắp Đặt Đầu Dò Phù Hợp
2.1. Chọn đầu dò theo đặc điểm biên dạng
Tùy vào hình dạng biên dạng chi tiết (bề mặt phẳng, cung tròn nhỏ, rãnh sâu), cần lựa chọn đầu tiếp xúc có bán kính và hình dạng phù hợp để đảm bảo đầu dò tiếp cận được toàn bộ vùng cần đo.
2.2. Lắp đặt đầu dò đúng cách
Sử dụng cơ chế gắn từ tính để lắp đầu dò vào cánh tay đo, đảm bảo đầu dò được gắn chắc chắn và đúng vị trí trước khi tiến hành đo, tránh xê dịch trong quá trình quét biên dạng.
3. Gá Đặt Chi Tiết Và Thiết Lập Chương Trình Đo
3.1. Cố định chi tiết trên tấm lắp đặt
3.1.1. Căn chỉnh vị trí chi tiết
Chi tiết cần được đặt đúng vị trí trên tấm lắp đặt, đảm bảo hướng biên dạng cần đo nằm trong phạm vi di chuyển của trục X và đầu dò.
3.1.2. Cố định chắc chắn tránh xê dịch
Sử dụng cơ cấu kẹp hoặc đồ gá phù hợp để cố định chi tiết, hạn chế xê dịch trong quá trình đầu dò di chuyển quét dọc theo biên dạng.
3.2. Thiết lập điểm bắt đầu đo
Xác định điểm khởi đầu của hành trình đo trên biên dạng chi tiết, đây là bước quan trọng ảnh hưởng đến toàn bộ dữ liệu thu thập được trong suốt quá trình quét.
3.3. Sử dụng trình hướng dẫn đo trên phần mềm
Đối với các model có tích hợp phần mềm MarWin, nên tận dụng trình hướng dẫn đo (measuring wizard) để thiết lập nhanh các tác vụ đo phổ biến như xác định bán kính, khoảng cách, góc mà không cần lập trình phức tạp từ đầu.
4. Thực Hiện Đo Và Đọc Kết Quả
4.1. Chạy chương trình đo
Sau khi hoàn tất thiết lập, cho đầu dò di chuyển quét dọc theo biên dạng chi tiết theo chương trình đã thiết lập, đảm bảo tốc độ đo phù hợp với độ phức tạp của biên dạng.
4.2. Đọc và phân tích kết quả
Kết quả đo hiển thị trên phần mềm cần được đối chiếu với dung sai cho phép trên bản vẽ kỹ thuật để đánh giá chi tiết có đạt yêu cầu chất lượng hay không.
4.3. Sử dụng tính năng đánh giá điểm chuyển tiếp
Đối với các chi tiết có nhiều đoạn chuyển tiếp giữa cung tròn và đường thẳng, nên tận dụng các tính năng đánh giá điểm tiếp tuyến có sẵn trên phần mềm để có kết quả khách quan, không phụ thuộc vào cách đọc thủ công của người vận hành.
5. Các Lỗi Thường Gặp Và Cách Khắc Phục
5.1. Đầu dò không tiếp xúc đều với bề mặt
Nguyên nhân thường do chọn sai loại đầu tiếp xúc hoặc lực đo chưa phù hợp với đặc tính bề mặt. Cách khắc phục là kiểm tra lại loại đầu dò và xác nhận lực đo đã được thiết lập đúng theo khuyến cáo.
5.2. Kết quả đo sai lệch so với thực tế
5.2.1. Do chi tiết bị xê dịch trong khi đo
Kiểm tra lại việc cố định chi tiết trên tấm lắp đặt, đảm bảo sử dụng đồ gá phù hợp để tránh xê dịch trong suốt quá trình quét biên dạng.
5.2.2. Do chưa hiệu chuẩn đầu dò sau khi thay đổi
Nếu vừa thay đổi đầu dò nhưng quên thực hiện quy trình hiệu chuẩn (đối với các model không hỗ trợ hiệu chuẩn tự động), kết quả đo có thể bị sai lệch đáng kể so với giá trị thực tế.
5.3. Đường cong biên dạng không mượt, có bước nhảy bất thường
Hiện tượng này thường xảy ra khi tốc độ quét quá nhanh so với độ phức tạp của biên dạng hoặc do rung động từ môi trường xung quanh trong quá trình đo, cần giảm tốc độ quét và kiểm tra lại điều kiện môi trường xung quanh máy.
6. Lưu Ý Để Đo Chính Xác Và Hiệu Quả Hơn
6.1. Thực hành với biên dạng đơn giản trước
Người mới nên bắt đầu thực hành với các biên dạng đơn giản như đường thẳng, cung tròn cơ bản trước khi chuyển sang đo các biên dạng phức tạp có nhiều điểm chuyển tiếp.
6.2. Ghi chú lại cấu hình đầu dò hiệu quả cho từng loại chi tiết
Nên ghi chú lại loại đầu dò, lực đo phù hợp cho từng loại chi tiết cụ thể, giúp các lần đo sau diễn ra nhanh chóng và chính xác hơn mà không cần thử nghiệm lại từ đầu.
6.3. Tuân thủ lịch bảo trì, hiệu chuẩn định kỳ
Việc tuân thủ đúng lịch bảo trì, hiệu chuẩn định kỳ theo khuyến cáo của nhà sản xuất giúp duy trì độ chính xác của máy trong suốt quá trình sử dụng lâu dài.
7. Câu Hỏi Thường Gặp (FAQ)
7.1. Người mới học vận hành CD-140 A mất bao lâu để thành thạo?
Thời gian làm quen thường từ vài ngày đến vài tuần tùy vào tần suất thực hành và độ phức tạp của biên dạng cần đo, người có nền tảng về đọc bản vẽ kỹ thuật sẽ tiếp thu nhanh hơn.
7.2. Có cần hiệu chuẩn lại sau mỗi lần thay đầu dò không?
Tùy thuộc vào phiên bản máy. Với các model có hệ thống đầu dò thông minh và cơ chế tự động chọn lực đo, việc thay đầu dò không yêu cầu hiệu chuẩn lại; tuy nhiên với các phiên bản tiêu chuẩn không có tính năng này, nên hiệu chuẩn lại để đảm bảo độ chính xác.
7.3. Làm sao biết máy đang cho kết quả đo chính xác?
Nên đối chiếu định kỳ kết quả đo với mẫu chuẩn đã biết trước giá trị chính xác, đồng thời tuân thủ lịch hiệu chuẩn định kỳ để đảm bảo độ tin cậy của thiết bị.
Kết Luận
Việc nắm vững quy trình vận hành máy đo biên dạng CD-140 A từ khâu chuẩn bị, chọn đầu dò, gá đặt chi tiết đến đọc kết quả sẽ giúp người vận hành khai thác hiệu quả thiết bị, hạn chế sai sót và đảm bảo độ chính xác trong từng phép đo. Nếu cần hỗ trợ đào tạo bài bản hoặc tư vấn kỹ thuật, hãy liên hệ với chúng tôi để được hướng dẫn chi tiết hơn.
