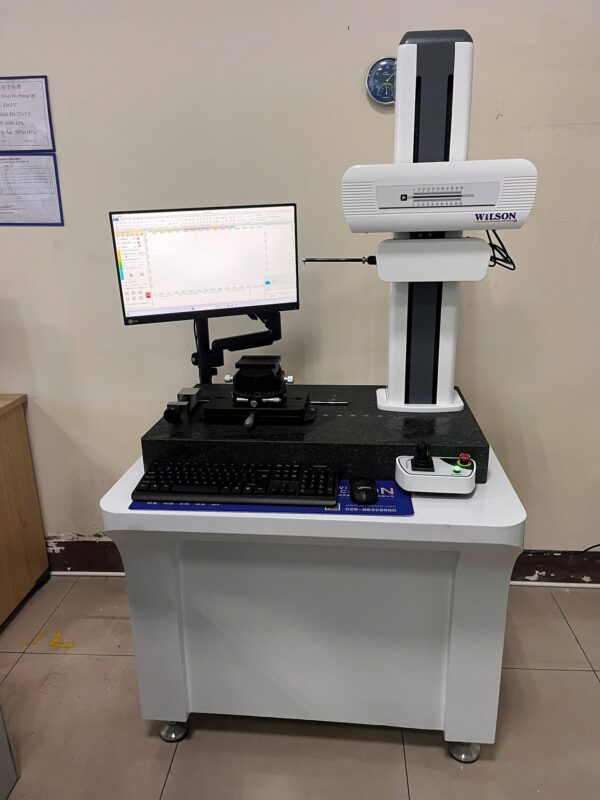

Máy đo độ nhám kết hợp biên dạng mang lại nhiều lợi ích, nhưng để có được kết quả đo đáng tin cậy, người vận hành cần hiểu rõ cách chuẩn bị mẫu, lựa chọn thông số đo phù hợp và tránh những lỗi thao tác phổ biến. Bài viết dưới đây tập trung vào khía cạnh thực hành: các bước chuẩn bị, thiết lập thông số đo, đọc kết quả và những lỗi thường gặp khi sử dụng thiết bị.
1. Chuẩn Bị Trước Khi Đo
1.1. Làm sạch bề mặt mẫu vật
Dầu mỡ, bụi kim loại hoặc phoi gia công còn sót lại trên bề mặt có thể làm sai lệch kết quả đo độ nhám, đặc biệt với các phép đo yêu cầu độ chính xác micromet. Nên vệ sinh sạch bề mặt bằng dung dịch chuyên dụng trước khi đo.
1.2. Cố định mẫu vật chắc chắn
Mẫu vật cần được cố định ổn định trên bàn đo hoặc đồ gá phù hợp, tránh rung động hoặc xê dịch trong quá trình đầu dò di chuyển quét qua bề mặt, vì chỉ một sai lệch nhỏ cũng có thể ảnh hưởng đến kết quả đo độ nhám.
1.3. Kiểm tra điều kiện môi trường
Nhiệt độ và độ rung của môi trường xung quanh có thể ảnh hưởng đến độ chính xác của phép đo, đặc biệt với các máy có độ phân giải cao. Nên đảm bảo khu vực đặt máy ổn định, tránh gần các nguồn rung động lớn.
2. Lựa Chọn Thông Số Đo Phù Hợp
2.1. Chọn bước sóng cắt (Cut-off) phù hợp
2.1.1. Vai trò của bước sóng cắt
Bước sóng cắt quyết định việc tách biệt giữa thành phần độ nhám (roughness) và độ sóng (waviness) trong tín hiệu đo được, lựa chọn sai bước sóng cắt có thể khiến kết quả Ra, Rz không phản ánh đúng bản chất bề mặt cần đánh giá.
2.1.2. Nguyên tắc chọn bước sóng cắt
Bước sóng cắt cần được chọn phù hợp với độ nhám dự kiến của bề mặt: bề mặt càng mịn thường sử dụng bước sóng cắt nhỏ, trong khi bề mặt thô hơn cần bước sóng cắt lớn hơn để đánh giá chính xác.
2.2. Xác định chiều dài đánh giá phù hợp
Chiều dài đánh giá (evaluation length) thường được tính bằng bội số của bước sóng cắt, cần đảm bảo đủ dài để có kết quả đại diện thống kê đáng tin cậy nhưng không quá dài gây kéo dài thời gian đo không cần thiết.
2.3. Lựa chọn tốc độ đo phù hợp với địa hình
Với các bề mặt có độ dốc lớn hoặc biên dạng phức tạp, nên giảm tốc độ đo để đảm bảo đầu dò bám sát chính xác theo bề mặt, tránh mất dữ liệu tại các vị trí có sự thay đổi đột ngột về độ cao.
3. Thực Hiện Đo Và Đọc Kết Quả
3.1. Thiết lập điểm bắt đầu đo
Xác định vị trí bắt đầu quét trên bề mặt mẫu, đảm bảo đầu dò có đủ khoảng cách di chuyển để hoàn thành chiều dài đánh giá đã thiết lập mà không bị giới hạn bởi cạnh chi tiết.
3.2. Theo dõi quá trình quét
Trong quá trình đầu dò di chuyển quét qua bề mặt, nên quan sát để phát hiện sớm các bất thường như đầu dò bị nhấc khỏi bề mặt hoặc gặp vật cản gây gián đoạn phép đo.
3.3. Đọc và phân tích kết quả
Kết quả hiển thị bao gồm các thông số độ nhám (Ra, Rz…) và biên dạng cần được đối chiếu với dung sai trên bản vẽ kỹ thuật để đánh giá chi tiết có đạt yêu cầu chất lượng hay không.
4. Các Lỗi Thường Gặp Và Cách Khắc Phục
4.1. Kết quả đo không ổn định giữa các lần đo
4.1.1. Do bề mặt mẫu chưa được vệ sinh đúng cách
Bụi bẩn hoặc dầu mỡ còn sót lại có thể khiến đầu dò ghi nhận sai tín hiệu, cần vệ sinh lại bề mặt kỹ lưỡng trước khi đo lại.
4.1.2. Do rung động từ môi trường xung quanh
Nếu khu vực đặt máy gần các thiết bị gây rung động mạnh, cần di chuyển máy đến vị trí ổn định hơn hoặc sử dụng bàn chống rung chuyên dụng.
4.2. Kết quả độ nhám bất thường so với thực tế quan sát
Nếu kết quả đo cho giá trị độ nhám quá cao hoặc quá thấp so với cảm quan thực tế, nguyên nhân có thể do chọn sai bước sóng cắt, cần kiểm tra lại và điều chỉnh thông số phù hợp với đặc điểm bề mặt.
4.3. Đầu dò không bám sát biên dạng khi đo địa hình dốc
Nếu đầu dò mất tiếp xúc hoặc cho kết quả gián đoạn tại các vị trí có độ dốc lớn, cần giảm tốc độ quét để đầu dò có đủ thời gian bám theo sự thay đổi độ cao của bề mặt.
5. Lưu Ý Để Đo Chính Xác Và Hiệu Quả Hơn
5.1. Ghi chú thông số đo hiệu quả cho từng loại bề mặt
Nên ghi chú lại bước sóng cắt, chiều dài đánh giá và tốc độ đo phù hợp cho từng loại chi tiết cụ thể, giúp các lần đo sau diễn ra nhanh chóng mà không cần thử nghiệm lại từ đầu.
5.2. Thực hành với bề mặt đơn giản trước
Người mới nên bắt đầu thực hành với các bề mặt phẳng, độ nhám ổn định trước khi chuyển sang đo các biên dạng phức tạp có độ dốc hoặc góc lượn.
5.3. Tuân thủ lịch bảo trì, hiệu chuẩn định kỳ
Việc tuân thủ đúng lịch bảo trì, hiệu chuẩn định kỳ theo khuyến cáo của nhà sản xuất giúp duy trì độ chính xác của cảm biến trong suốt quá trình sử dụng lâu dài.
6. Câu Hỏi Thường Gặp (FAQ)
6.1. Chọn sai bước sóng cắt có ảnh hưởng nghiêm trọng đến kết quả không?
Có. Bước sóng cắt sai có thể khiến kết quả Ra, Rz không phản ánh đúng bản chất bề mặt, dẫn đến đánh giá sai chất lượng gia công dù thiết bị hoạt động hoàn toàn bình thường.
6.2. Có cần vệ sinh đầu dò sau mỗi lần đo không?
Nên vệ sinh nhẹ nhàng đầu dò sau mỗi lần sử dụng, đặc biệt khi đo trên bề mặt có dầu mỡ hoặc bụi kim loại, để đảm bảo độ nhạy của cảm biến không bị ảnh hưởng.
6.3. Làm sao biết máy đang cho kết quả đo chính xác?
Nên đối chiếu định kỳ kết quả đo với mẫu chuẩn độ nhám đã biết trước giá trị, đồng thời tuân thủ lịch hiệu chuẩn định kỳ để đảm bảo độ tin cậy của thiết bị.
Kết Luận
Việc nắm vững quy trình chuẩn bị mẫu, lựa chọn đúng thông số đo và nhận biết các lỗi thường gặp sẽ giúp người vận hành khai thác hiệu quả máy đo độ nhám kết hợp biên dạng, đảm bảo kết quả đo chính xác và đáng tin cậy trong công tác kiểm soát chất lượng. Nếu cần hỗ trợ đào tạo bài bản hoặc tư vấn kỹ thuật, hãy liên hệ với chúng tôi để được hướng dẫn chi tiết hơn.
