Trong sản xuất cơ khí chính xác, linh kiện điện tử, nhựa, cao su, khuôn mẫu hay các chi tiết công nghiệp nhỏ, việc kiểm tra kích thước và hình dạng sản phẩm đòi hỏi thiết bị có độ chính xác cao, thao tác thuận tiện và khả năng quan sát trực quan.

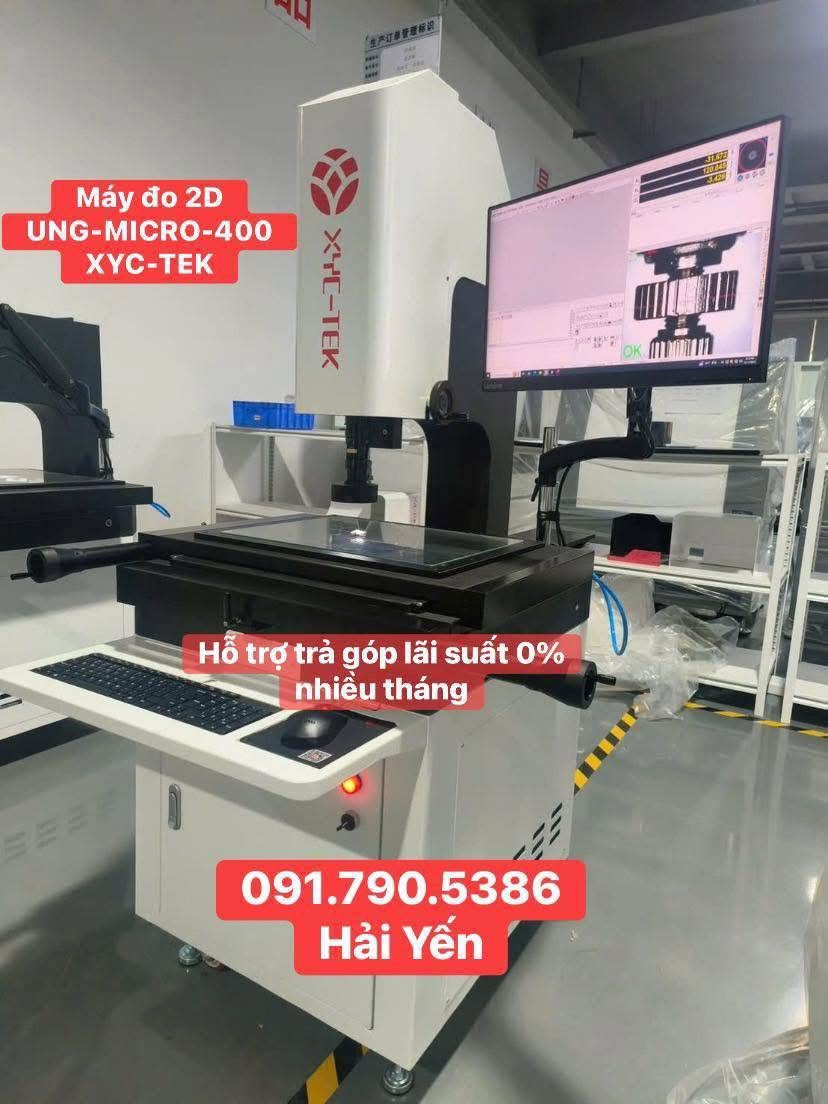

Máy đo 2D UNG-MICRO-400 của XYC-TEK là dòng máy đo kích thước bằng hình ảnh, được thiết kế để kiểm tra các đặc tính hình học trên mặt phẳng 2D. Thiết bị sử dụng hệ thống camera, thấu kính quang học và bàn đo 3 trục để hỗ trợ kiểm tra kích thước, khoảng cách, đường kính, lỗ, góc và biên dạng của chi tiết.
Đây là giải pháp phù hợp cho phòng QC, phòng đo lường, bộ phận kỹ thuật và các nhà máy cần kiểm soát kích thước sản phẩm trong quá trình sản xuất.
1. Máy đo 2D UNG-MICRO-400 là gì?
UNG-MICRO-400 là máy đo 2D dạng thủ công của XYC-TEK, sử dụng hệ thống camera và xử lý hình ảnh để xác định các đặc tính kích thước của sản phẩm.
Theo thông tin được TOUSEI Engineering Việt Nam công bố, thiết bị có dải đo X × Y × Z khoảng 400 × 300 × 200 mm, sử dụng bàn đo 3 trục và hệ thống thước quang học có độ phân giải tuyến tính khoảng 0,5 µm.
So với phương pháp đo thủ công bằng thước cặp hoặc panme trong những trường hợp cần quan sát biên dạng, máy đo hình ảnh 2D cho phép người vận hành quan sát trực tiếp mẫu trên màn hình, từ đó hỗ trợ việc xác định các đặc tính cần đo thuận tiện hơn.
2. Nguyên lý hoạt động của máy đo 2D UNG-MICRO-400
UNG-MICRO-400 hoạt động dựa trên việc thu nhận hình ảnh của sản phẩm thông qua camera và hệ thống quang học, sau đó phần mềm đo lường xử lý hình ảnh để xác định các đặc tính cần kiểm tra.
Quy trình đo cơ bản gồm:
Bước 1: Đặt sản phẩm lên bàn đo.
Bước 2: Điều chỉnh vị trí mẫu trên các trục X, Y, Z.
Bước 3: Điều chỉnh độ phóng đại và lấy nét phù hợp.
Bước 4: Sử dụng ánh sáng bề mặt hoặc ánh sáng truyền dẫn để làm rõ biên dạng sản phẩm.
Bước 5: Camera ghi nhận hình ảnh của mẫu.
Bước 6: Phần mềm đo lường xác định các điểm, đường, đường tròn, khoảng cách, góc hoặc biên dạng cần kiểm tra.
Bước 7: Hiển thị và lưu kết quả đo phục vụ kiểm soát chất lượng.
Hệ thống chiếu sáng của máy có thể hỗ trợ quan sát biên dạng và đặc điểm hình học của mẫu, giúp người vận hành dễ dàng xác định vị trí cần đo.
3. Ưu điểm nổi bật của UNG-MICRO-400
Đo kích thước bằng hình ảnh trực quan
Một trong những ưu điểm của máy đo 2D là người dùng có thể quan sát trực tiếp hình ảnh sản phẩm trên màn hình, từ đó xác định vị trí đo một cách trực quan.
Dải đo phù hợp nhiều chi tiết
UNG-MICRO-400 có dải đo khoảng 400 × 300 × 200 mm, phù hợp với nhiều loại chi tiết có kích thước vừa và nhỏ trong sản xuất công nghiệp.
Hệ thống camera kỹ thuật số
Các thông tin sản phẩm được công bố cho thấy model UNG-MICRO-400 có thể được cấu hình với camera Digital Color CCD, kết hợp thấu kính quang học có độ phóng đại khoảng 0,7–4,5X tùy cấu hình.
Đo được nhiều đặc tính hình học
Máy có thể hỗ trợ kiểm tra các đặc tính như:
- Kích thước chiều dài, chiều rộng
- Khoảng cách giữa các điểm
- Đường kính
- Kích thước lỗ
- Góc
- Vị trí
- Biên dạng 2D
- Các đặc tính hình học khác theo khả năng phần mềm và cấu hình thiết bị
Hỗ trợ kết hợp đầu đo
Theo thông tin trên website TOUSEI, UNG-MICRO-400 có tùy chọn hỗ trợ đầu dò Renishaw, cho phép mở rộng khả năng đo và hỗ trợ chuyển đổi phép đo 2D/3D theo cấu hình.
4. Thông số kỹ thuật máy đo 2D UNG-MICRO-400
Dưới đây là các thông số tham khảo được TOUSEI và nguồn phân phối thiết bị công bố:
| Thông số | UNG-MICRO-400 |
|---|---|
| Model | UNG-MICRO-400 |
| Hãng sản xuất | XYC-TEK |
| Loại máy | Máy đo hình ảnh 2D thủ công |
| Dải đo | 400 × 300 × 200 mm |
| Độ phân giải thước tuyến tính | 0,5 µm |
| Độ chính xác XY | Khoảng 2,5 + L/200 µm hoặc theo cấu hình công bố |
| Độ lặp lại | Khoảng 2,5–3 µm tùy cấu hình |
| Camera | Digital Color CCD |
| Thấu kính | Manual Lens 0,7–4,5X |
| Điều khiển | Thủ công 3 trục XYZ |
| Chiếu sáng | Ánh sáng bề mặt và ánh sáng truyền dẫn |
| Phần mềm | Tùy cấu hình, có thể sử dụng phần mềm đo lường chuyên dụng |
Các thông số có thể khác nhau tùy phiên bản, cấu hình camera, phần mềm và đầu đo đi kèm. Doanh nghiệp nên xác nhận cấu hình cụ thể trước khi đặt hàng.
5. Ứng dụng của máy đo 2D UNG-MICRO-400
Kiểm tra chi tiết cơ khí
UNG-MICRO-400 có thể được sử dụng để kiểm tra kích thước các chi tiết cơ khí chính xác, chi tiết gia công CNC và sản phẩm khuôn mẫu.
Thiết bị hỗ trợ kiểm tra các đặc tính hình học mà mắt thường khó xác định chính xác, đặc biệt khi sản phẩm có kích thước nhỏ hoặc yêu cầu dung sai chặt.
Kiểm tra linh kiện điện tử
Máy đo hình ảnh 2D phù hợp với việc kiểm tra các linh kiện và chi tiết có nhiều đường biên nhỏ, lỗ hoặc hình dạng phức tạp.
Ngành nhựa và cao su
Thiết bị có thể hỗ trợ kiểm tra kích thước, biên dạng và vị trí của các chi tiết nhựa, cao su và sản phẩm đúc.
Ngành khuôn mẫu
Trong gia công và kiểm tra khuôn, máy đo 2D có thể hỗ trợ xác định kích thước và biên dạng của các chi tiết cần kiểm tra.
Phòng QC và đo lường
Máy phù hợp với các phòng QC cần thực hiện kiểm tra kích thước thường xuyên, đặc biệt khi doanh nghiệp muốn chuẩn hóa quy trình kiểm tra và lưu trữ kết quả đo.
6. Lợi ích khi sử dụng máy đo 2D trong kiểm soát chất lượng
Việc ứng dụng máy đo hình ảnh 2D giúp doanh nghiệp nâng cao khả năng kiểm tra kích thước và giảm sự phụ thuộc vào phương pháp đo thủ công trong những trường hợp phù hợp.
Tăng khả năng quan sát
Hình ảnh phóng đại giúp người vận hành quan sát rõ đường biên và vị trí đặc trưng của sản phẩm.
Hỗ trợ đo nhiều đặc tính
Thay vì chỉ kiểm tra một kích thước riêng lẻ, người dùng có thể thực hiện nhiều phép đo trên cùng một mẫu theo chương trình hoặc phương pháp đo.
Giảm sai sót thao tác
Việc xác định các đặc tính thông qua hình ảnh và phần mềm có thể giúp giảm một số sai sót do đọc thang đo hoặc thao tác thủ công.
Hỗ trợ lưu trữ kết quả
Dữ liệu đo có thể được sử dụng cho công tác kiểm tra chất lượng, lập báo cáo và theo dõi kết quả theo quy trình của doanh nghiệp.
7. Hướng dẫn sử dụng UNG-MICRO-400 hiệu quả
Để khai thác tốt máy đo 2D, người vận hành cần chú ý đến việc chuẩn bị mẫu và thiết lập phép đo.
Trước khi đo, cần đảm bảo:
- Bề mặt mẫu sạch và không có bụi bẩn ảnh hưởng đến biên dạng.
- Sản phẩm được đặt ổn định trên bàn đo.
- Hệ thống camera được lấy nét đúng.
- Điều chỉnh ánh sáng phù hợp với vật liệu và đặc điểm cần đo.
- Xác định đúng chuẩn và vị trí đo theo bản vẽ.
- Kiểm tra tình trạng hiệu chuẩn hoặc xác nhận hệ thống đo trước khi thực hiện phép đo quan trọng.
Đối với doanh nghiệp sản xuất theo bản vẽ kỹ thuật, việc kết hợp máy đo 2D với đào tạo đọc bản vẽ và GD&T sẽ giúp nhân sự xác định đúng đặc tính cần kiểm tra và lựa chọn phương pháp đo phù hợp.
8. Máy đo 2D UNG-MICRO-400 phù hợp với doanh nghiệp nào?
UNG-MICRO-400 là lựa chọn phù hợp cho các đơn vị có nhu cầu kiểm tra hình ảnh và kích thước 2D, đặc biệt trong:
Cơ khí chính xác – CNC – khuôn mẫu – điện tử – linh kiện – nhựa – cao su – ô tô, xe máy – QC/QA – phòng đo lường.
Với dải đo lớn hơn các model nhỏ như UNG-MICRO-300, phiên bản UNG-MICRO-400 có thể đáp ứng nhu cầu kiểm tra những chi tiết có kích thước lớn hơn trong cùng dòng máy.
9. Mua máy đo 2D UNG-MICRO-400 XYC-TEK tại TOUSEI Việt Nam
TOUSEI Engineering Việt Nam cung cấp máy đo 2D UNG-MICRO-400 XYC-TEK phục vụ nhu cầu kiểm tra kích thước và kiểm soát chất lượng trong doanh nghiệp sản xuất.
Bên cạnh cung cấp thiết bị, TOUSEI còn có các dịch vụ liên quan đến hiệu chuẩn, sửa chữa và hỗ trợ sử dụng máy đo 2D, giúp doanh nghiệp thuận tiện hơn trong quá trình khai thác và quản lý thiết bị.
Kết luận
Máy đo 2D UNG-MICRO-400 XYC-TEK là giải pháp đo kích thước bằng hình ảnh dành cho các doanh nghiệp cần kiểm tra chính xác kích thước, khoảng cách, đường kính, lỗ, góc và biên dạng của chi tiết.
